教習⑨ 鉋について からの続き。

前の記事では鉋の各部名称、そして裏金の役割りについて勉強したことをまとめました。次は鉋の仕込みです。


鉋の仕込み

新品の鉋は、仕込みをしないと使えません。調整などをして、使える状態にする事を一般的に「仕立て」や「仕込み」と言います。

鉋の仕込みは、刃の研磨と鉋台の調整が必要。今日は、鉋刃と裏金の研磨をします。

刃を抜く

先ずは鉋台から刃を抜きましょう。台頭の左右の端を交互に、刃の角度と平行になるように叩きます。

必ず左右の端を叩くこと。真ん中は、台が割れる可能性があるので叩いてはいけません。

IMG 20201018 101659 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

抜けた刃が飛び出さないように、刃を押さえながら叩きます。写真ではガッツリ刃を持ってますが、人差し指で裏金を押さえれば良いそうです。

❶ 鉋刃の調整

耳を削る→ 裏押し→ 研ぐ という流れで行います。

STEP1 刃幅を調整

鉋台の刃口の幅に合うように、鉋刃の両側(耳)を削ります。なぜなら、鉋くずが詰まって削れなくなるから。

kanna mimi - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

鉋で木材を削ると、鉋くずは刃口を通って排出されます。

hagutino haba - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

しかし、刃口よりもはみ出た部分(赤い線)まで刃があった場合、その刃で削られた鉋くずは刃口を通れないので詰まってしまいます。

そういう理由で、刃口の幅に合うように耳を削ります。どれくらい削るかは、裏金を使って計ります。なぜかというと、

刃口幅と裏金は、ほぼ同じ幅なんです。

なので、裏金の刃幅より少し狭くなるように削れば、刃口に合うサイズになるというわけです。さっそく鉋刃と裏金の刃先を合わせてみると、裏金より鉋刃の幅が広いのが分かります。

IMG 20201018 1019533 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

刃口の幅より鉋刃が広い状態なので、耳を削り落とし刃幅を調整します。使うのは、電動グラインダー!

IMG 20201018 102456 1 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

素人には危険だということで、先生におまかせします。

IMG 20201018 1026013 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

先程と比べ、裏金の刃が鉋刃よりも左右に0.5mmほど広いです。これで鉋刃の刃幅が、刃口に合うサイズになりました。

DSC 0212 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

choro mokkou - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

刃口に合う幅に耳を削ると、鉋くずが詰まらない!

STEP2 鉋刃の裏押し

新品の鉋刃は、裏が正確な平面になっていないので、裏押しをして平面にする必要があります。

理由は、鉋刃と裏金の刃先をピタッと密着させるため。

刃先が密着していないと、裏金の役割りである「逆目ぼれを防ぐ」事が出来ないし、隙間に鉋くずが挟まってしまいます。

隙間があるかを確認するために、鉋刃と裏金の裏同士をピタッと合わせます。

IMG 20201018 1056399 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

ずれないように両手で持ち上げ、明るい方を見ましょう。

IMG 20201018 1059432 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

隙間があると、光が見えます。刃が平らではないということなので、裏押しをします。

鉋刃の裏押し

刃の裏を平面に研ぐことを裏押しといいます。やり方はノミの時とほぼ同じ。金盤と金剛砂を使います。

参考記事ノミの裏押し

IMG 20201018 104914 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

刃先に力が入るように左手7:右手3ぐらいで体重をかけ、前後に往復。金盤全体を使って研ぎます。砥いだ面に光を反射させて、歪みがなければオーケー。

STEP3 鉋刃を研ぐ

刃の研ぎ方もノミを研ぐ時とほぼ同じですが、鉋刃は大きいから持つのが難しい!左右の人差し指と中指の2本で刃先を押さえるように持つと良いそうです。

参考記事ノミの研ぎ

刃の研ぎ角度は約28°~30° ですが、先生によると「新品の刃の場合はその角度を維持するように研げば大丈夫」との事。

DSC 0428 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

砥石に対して斜め45度に刃を当て、しのぎ面と砥石を密着させる。手首を固定し、ストロークを短くすると手の動きが安定します。

刃返りが出るまで中砥石で砥ぎ、次に仕上げ砥石。最後に刃返りを取って完了です。

❷ 裏金の調整

裏押し→ 耳を調整→ 研ぐ という流れで行います。

STEP1 裏金の裏押し

次に裏金の裏押しです。裏金は金盤と金剛砂ではなく、ダイヤモンド砥石使います。

なぜなのか聞いたところ「裏金は木材を削る刃ではないので、鉋刃ほど正確に平面にする必要がないから」とのことでした。

ダイヤモンド砥石は研磨力がものすごく強いので、刃が欠けた時や砥石の面直しの時だけ使うようにしています。

参考記事ダイヤモンド砥石で面直し

では、ダイヤモンド砥石の♯1000 を使って裏を平面にします。必ず水をかけて研ぎましょう。

IMG 20201018 105958 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

裏押しができたら、鉋刃と裏金の裏同士をもう一度合わせて、左右の耳の高さを見ます。次は耳の調整をするみたいです。先は長い…

STEP2 裏金の耳曲げ

裏金の耳は、刃先と逆のほうの角が折り曲がった部分。左右の高さを調整して、裏金の刃先と鉋刃の刃先を密着させる役割があります。

鉋刃と裏金の刃先を密着させてから、左右の耳の当たり具合を確認します。

DSC 04201 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

裏金の一方のすみを指で軽く叩いてカタカタと音がしなければOK。カタカタ音がするようであれば耳が浮いているという事なので、調整が必要です。

IMG 20201018 112130 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

音が鳴る方の耳を鉄床の角に当て、玄能で叩きます。カタカタ音がなくなるまで何回か叩いて調整します。

耳の調整が出来たら、先程と同じように裏同士を合わせて明るい方を見ます。

IMG 20201018 1059433jpg - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

鉋刃と裏金の刃先同士がぴったりとついたので、向こうの光が見えません。隙間がなくなったので裏の調整はこれでOKです。

STEP3 裏金を研ぐ

鉋刃と同じように研ぎます。しのぎ面の研ぎ方は鉋刃と同じやり方。研ぎ角度は25°くらいですが、これも新品なので今の角度を維持するように研ぎます。

DSC 0422 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

鉋刃の研ぎと違う点は1つ。二段研ぎです。

25°に砥いだ後、刃先の先端を60~70°に研ぎ減らします。これを二段研ぎと言います。

nidantogi 60jpg - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

裏金の刃は木材を削るための刃でありません。鉋くずを潰すための刃 です。

なので刃先は鈍角に砥ぎ減らし、そこ鉋くずをぶつけます。

使うのはダイヤモンド砥石の♯1000 。上の図のように、しのぎ面を砥石にピタッとあてた状態から上に起こして研ぎます。上下に往復して研ぐのではなく、一方向のみに動かすと良いそうです。

IMG 20201018 105225 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

難しすぎるので、先生にやってもらいました。刃先の幅が0.5mmほどになればOK。その後、二段研ぎの部分だけ仕上砥石で研ぎます。先生、お願いしまーす。

choro mokkou - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

刃の調整は以上で終わり!
砥いだ刃を鉋台に入れます。

❸ 刃を出す

先に鉋刃を入れて、次に裏金を入れます。

IMG 20201018 10311 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

最初から正確な位置には合わせず、まずは鉋刃が下端へ出る少し手前でストップ。裏金を入れてから、最終的に合わせたい位置に刃を調整します。

刃を出す手順
  1. 鉋刃を入れる(下端へ出る少し手前まで)
  2. 裏金を入れる(鉋刃よりも1mmほど後ろ)
  3. 鉋刃と裏金の位置を最終調整

STEP1 鉋刃を入れる

最終的に出す刃の出具合は、下端から髪の毛1本分の線が見えるくらい。しかし裏金を入れると鉋刃の位置が動くので、最初は鉋刃が下端へ出る直前で止めます。

手で差し込めるところまで、ギュッと鉋刃を入れる。それから玄能で頭をたたいて打ち込みます。

DSC 0421 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

STEP2 裏金を入れる

次に、裏金を差し込みます。手で差し込めるところまでギュッと入れてから、玄能で叩きます。最初は真ん中を叩き、裏金が刃先に近くなったら、左右を少しずつ叩きます。

DSC 0423 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

大事なのは、鉋刃より前に出ないように気をつけること。最終的にはもっと近づけますが、まずは鉋刃よりも1mmほど後ろの位置で止めます。

STEP3 最終調整

だいたいの位置に入れた鉋刃と裏金を、正確な位置まで出します。

鉋刃の出具合は、下端から髪の毛1本分(約0.08mm)の黒い線が見えるくらい。

IMG 20201018 103112 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

鉋台を裏返して台じりの方向から確認。目線を下端面に合わせて刃の出具合を確認をします。

刃が出すぎた場合は台頭の両端を交互に叩いて引っこめます。

ryouhai tataku - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

刃が斜めに出てしまった場合は、出過ぎた方の鉋刃の横を叩き、水平になるように調整します。

DSC 0424 - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

次に裏金の位置を調整します。

鉋刃と裏金の位置関係は、鉋刃の刃先から 0.1~0.3mm 後ろに裏金がくるようにします。

明るい方に甲穴を向けると、刃のズレ加減が見やすいですよ。

DSC 0417  - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

裏金は材料を削る刃ではないので、必ず鉋刃より後ろに引きます。でも、離しすぎると逆目を止める役割を果たしません。逆に近すぎると、チリチリの鉋くずになり刃口で詰まってしまいます。

だからズラシ加減はとっても重要! 目安は 0.1~0.3mm 後ろですが、実際に木材を削って微調整します。

で、習ったように刃を出してみましたが、 鉋刃と裏金がどれくらいズレてるのか見えへんなぁ…

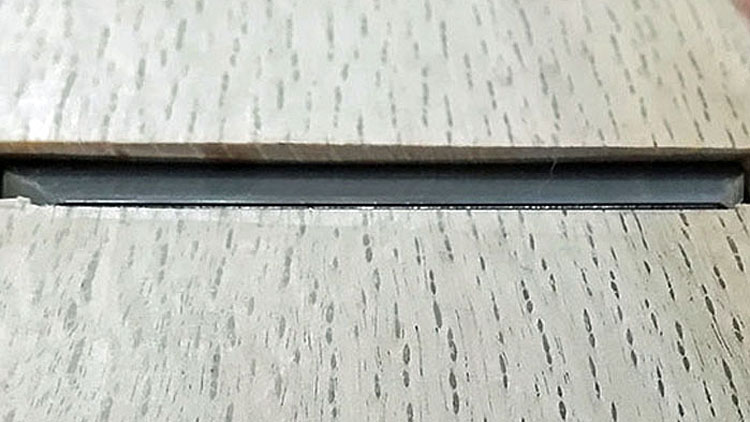

kaminoke ipponbun - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】
鉋刃も髪の毛1本分出てるのか? 全然わからへん!

今日の感想

刃の出具合がいまいち、よく分かりません。グラインダーを使う耳削りや、裏金の二段研ぎも今日は先生がしてくれましたが、今後はたして自分で出来るのか…。鉋を理解出来る日はかなり遠そうです。

choro mokkou - 教習⑨ その2 鉋の仕込み【四街道 サンデー木工倶楽部】

次回も引き続き、鉋の教習です。
