前回は 教習⑬ 作業台「馬」の制作 (中編) でした。今日は馬を完成させます。
馬の構造
馬は「台」と、それを支える2本の「脚」で成り立っています。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 uma sikumi - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/uma-sikumi.jpg)
シンプルな作りですが、見えない部分には「刻み」とよばれる加工をしているんです。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 Animation asi - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/Animation-asi.gif)
今日は、台となる上木と脚になる下木それぞれに刻み加工を施し、互いを組んで馬を完成させます。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 102404 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_102404.jpg)
刻み方
今回は細かい加工になるので、ノミはおもに5分と8分を使います。
鋸は精密な切断が得意な、ゼットソー8寸目を使用しています。
脚部の刻み
脚部の刻み手順を図にすると、以下のようになります。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 asi kizami a - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/asi-kizami-a.jpg)
a幅は現物合わせ(後述あり)です。はじめに深さ5分(約15mm)を欠き取ります。更に両サイドの端を幅3分(約9mm)深さ3分(約9mm)欠き取ります。
では、実際に刻み加工をしていきましょう。
はじめにノコで切り込みを入れます。これは後からノミで欠き取りやすくするためです。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 091546 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_091546.jpg)
a幅は、はめ合う台の寸法に合わせて墨付けをしています。これを「現物合わせ」といいます。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 genbutuawase - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/genbutuawase.jpg)
この墨線を残してノコを入れるのがポイント。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 094540 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_094540.jpg)
a幅を削りすぎると、台のはまり具合がゆるくなるからです。
玄能でノミを叩き入れ、ノコで切り込みを入れた部分を欠き取ります。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 094842 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_094842.jpg)
平らに整え、端から3分の位置に墨線を引きます。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 1104499 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_1104499.jpg)
同じようにノミで欠き取ります。削り残りがないよう、全体をていねいに削って。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 105227 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_105227.jpg)
凸の角を薄く面取りします。はめ込むとき、角が欠けないようにするためです。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 094149 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_094149.jpg)
同じようにもう1つ作り、これで「脚」の刻みができました。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 111928 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_111928.jpg)
次は「台」を刻みます。
台部の刻み
台部の刻み手順を図にすると、以下のようになります。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 dai kizami - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/dai-kizami.jpg)
台の刻みも脚とほぼ同じ。はじめにノコで切り込みを入れます。
深さ5分(約15mm)を欠き取り、平らに整え、両サイドの端から3分の位置に墨線を引きます。
墨残しで、深さ3分を欠き取ります。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 102404 1 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_102404-1.jpg)
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 102451 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_102451.jpg)
欠き取った部分を整えます。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 091011 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_091011.jpg)
片側の刻みが終わりました。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 090948 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_090948.jpg)
もう片方も同じように作り「台」の刻みは終わり。ではいよいよ、脚に台をはめ込みます。
組む
刻みを終えた材料です。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210327 104122 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210327_104122.jpg)
組む前に、台部の凸凹に「木殺し」を行います。木殺しは玄翁の曲面側で木材を叩き、一時的に繊維を圧縮することです。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 093228 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_093228.jpg)
圧縮すると組みやすくなり、互いの接合部が傷つくのを防ぐことができます。さらに圧縮した繊維は徐々に元に戻るので、組んだあとの密着度が上がります。
木殺しをして、台を脚にはめ込みます。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 8c0d62e535ed1e7a4e0a8f33fc6b56c9 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/8c0d62e535ed1e7a4e0a8f33fc6b56c9.jpg)
ちゃんと入るか…
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 094852 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_094852.jpg)
最後は玄翁でトン!
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 095534 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_095534.jpg)
直接叩いていますが、本当は傷がつかないように「当て木」をして叩くのが正解です。
ガッチリはまりました。これでいいんかな?
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 100727 1 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_100727_1.jpg)
先生に確認してもらいます。
加工精度の確認と仕上げ
木材同士が正しく組まれているか、確認するポイントは「直角」「高さ」「はまり具合」です。
加工精度の確認方法
まず、台と脚が直角になっているか、サシガネで確認します。直角でない場合は刻み部分のどこかが当たって、邪魔をしているのかもしれません。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 uma tyokkaku - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/uma-tyokkaku.jpg)
当たっている場所を少しずつ削り、台と脚が直角になるように微調整します。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 102314 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_102314.jpg)
次に左右の高さが揃っているか確認。脚の下から台上の高さを測ります。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 1005188 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_1005188.jpg)
寸法通りに刻みを作り正しく組めば、左右とも同じ高さになるはずです。
そしていちばん重要なポイントは、脚と台の接合部分が強く合わさっていること です。はまり具合は、玄能で叩き入れてようやく入る固さでないといけません。
仕上げ
直角と高さ、はまり具合も合格点をもらったので、最後の仕上げをします。
台部の下側と脚部の上側の角を、1寸切り落とします。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 102752 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_102752.jpg)
全体の角を鉋で面取り。接触して角が欠けたり、ささくれが生じるのを防止するための加工です。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210425 090101 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210425_090101.jpg)
完成しました。パチパチパチ~
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210404 105435 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210404_105435.jpg)
作業台「馬」の制作を終えて
今回、馬の制作を通して学んだことは、たくさんありました。
- 墨打ち … 墨つぼを使って長い直線を引く方法
- 縦割り … 木材の繊維方向に沿って切る方法
- 渡り顎…(わたりあご)木材を直交させてはめ込む
初めての墨打ちは手が真っ黒になりましたが、何度も練習をするにつれ、何となくコツが分かったような気がします。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20201206 114631 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2020/12/IMG_20201206_114631.jpg)

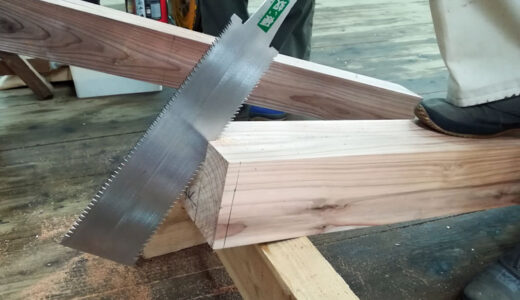

3.5寸もの太い角材を縦割りするのは大変でしたが、鋸を立てると楽に切れることを体感。真っ直ぐ切る練習にもなりました。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20201206 122146 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20201206_122146.jpg)
そして「渡りあご」という接合方法を学びました。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 watariago siguti - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/watariago-siguti.jpg)
釘や金具を使わずに木材を接合するには、刻みの精度が高くないといけません。なのでノミの使い方がとても重要になります。
平面は正しく。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 105809 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_105809.jpg)
角はきっちりと。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 114055 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_114055.jpg)
一気に仕上げようとせず、ていねいに少しずつ。
![教習⑭ 作業台「馬」の制作 (後編)完成しました。 IMG 20210321 105845 - 教習⑭ 作業台「馬」の制作 (後編)完成しました。](https://hajityoro.com/wp-content/uploads/2021/10/IMG_20210321_105845.jpg)
先生のノミの使い方をじっくり観察していても、いざ自分でしようとすると「あれ?」となるのは毎回のこと。
今回も細かい刻みの部分に、だいぶん手こずりました。ノミの使い方については、練習あるのみです。
