全くの初心者が、本格的な大工技術を学ぶため木工倶楽部に入会した話。

目標は継手の習得。クギや電動工具を使わない、手道具だけのモノ作りを学びます。

参考記事

mokkou 520x300 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】 鑿・ 鉋・鋸 の使い方を学べる【四街道サンデー木工倶楽部】

2020年9月20日・7回目の教習

前回は 教習⑥ 斜めに切る・角を取る でした。

今回の教習は ❶砥石台の話 ❷砥石台(荒砥用)の制作 です。

choro mokkou - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

荒砥用の砥石台作り、始まるよー

教習時間は、9:30~12:30 (3時間)


❶ 砥石台の話

2つの砥石台

3回にわたる教習を終え、砥石台(中砥石用)がようやく完成しました。

参考記事

・教習④ 砥石台(中砥用)の制作

・教習⑤ 表の平面確認・裏側の加工

・教習⑥ 斜めに切る・角を取る

仕上がりはこんな感じ。課題に取り組むことで、木の性質を学び、鋸やノミに少しだけ慣れる事が出来ました。

IMG 20200920 083229 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

先生に見ていただきOKをいただいたので、次の課題に取り組みます。

今日から荒砥石用の砥石台を制作します。

choro mokkou - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

また、砥石台かぁ…  ほとんど同じ?

同じような加工になるかと思いましたが、中砥用とは少し違う加工をする箇所がいくつかあります。

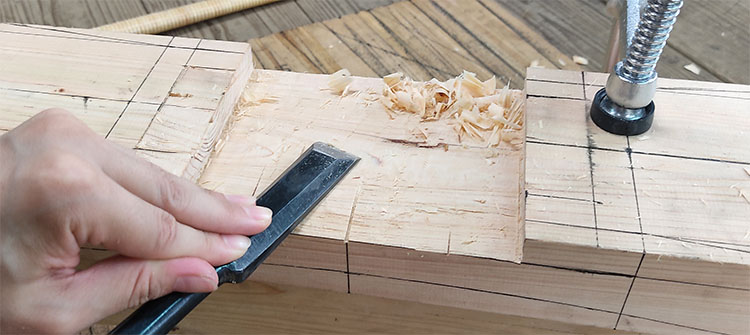

ひとつは、砥石をのせる部分。中砥石用は、両サイドを削りました。

IMG 20200808 102334 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】nakatoisi dai - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
aratoisi dai - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

一方、これから作る荒砥石用は、穴が空いているだけ。

横からノミを入れることが出来ないので、穴を掘るのが難しそうです。

ホゾ継ぎ(ホゾ穴)の練習として

この砥石を置く穴は、もう少し先の教習で行う「ホゾ継ぎ」のホゾ穴を掘る練習になります。

ホゾ継ぎとは、釘やネジを使わずに木材同士をつなぎ合わせる「継手」の方法のひとつ。

凸状に加工したホゾと、ホゾを差し込むために凹状に掘られたホゾ穴。この2つで構成されます。

ホゾ穴を掘るうえで大事なことは、木目の方向によって削り方を変える事。

  • 横方向をホゾの幅より少し大きめに、ゆるく削る
  • 縦方向はホゾがきつく入るよう、ぴったりサイズに削る
hozo hozoana - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

なぜ横方向をゆるくするのかと言うと、木材は木目に沿って割れやすい性質があるからです。

穴の横幅が狭いと、ホゾが差し込まれた時にその体積分の広がりを逃がす場所がありません。よって、その広がりに耐えれず、木目に沿って裂けるように割れてしまいます。

mokume ware - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

なので、横方向はホゾをスっと手で差し込めるぐらいにゆるく。逆に縦方向はきつくして、がっちりホゾを効かせます。

choro mokkou - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

ホゾ穴は、横方向をゆるく縦方向はきつく。
では、砥石台の穴掘りで練習します!

❷ 砥石台(荒砥用)の制作

荒砥石が入る穴を掘ります。木目に沿う面はゆるく、縦方向は砥石が垂直でないと、入らないくらいぴったりサイズに仕上げるのが目標。

tate yoko - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

STEP1 墨残しで線を刻む

広ノミの刃の裏を削らない方に向ける。墨線の内側ぎりぎりにノミを立て、ゲンノウで叩く。

IMG 20200920 101054 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

墨線を残して線を刻みます。墨を残すのは、あとからサイズ調整をするためです。

STEP2 穴を掘る

① 掘る部分の輪郭をとる。8分ノミで、1寸長さ(約3cm)の長方形に掘り線をいれます。

叩く深さは3~5mmくらい。仕上げの深さが9mmなので、最初はそれよりも浅くなるようにノミを叩き入れます。

② 輪郭の中を削ります。必ず刃の裏は上に。そうしないと、掘り線の深さより下に刃が食い込んでしまうからです。

ノミを斜めに叩きいれると、輪郭に沿ってパキ!っときれいに削れます。

horisen1 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
horisen2 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
IMG 20200920 103600 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

①~②を繰り返し、掘り線の中を全て削ります。

STEP3 深さを整える

穴の深さを3分(約9mm)にします。まずはどこでも良いので、基準となる一部分を深さ3分に削り平面に整える。そこを基準にして全体を同じ深さに削っていきます。

IMG 20200920 110802 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
サシガネのホゾ穴測定目盛で深さを確認
IMG 20200920 104350 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
基準と同じ深さに全体を整える
IMG 20200920 112109 1 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
広ノミで仕上げる

8分ノミで削り、だいたい同じ深さになったら広ノミで平面に仕上げます。

STEP4 穴のサイズ確認

実際に荒砥石を入れてサイズを確認してみます。と、ここで先生のチェックが入りました。

IMG 20200920 114157 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

横方向は、砥石が抵抗なくスっと入るサイズで良い感じです。

縦方向は、まだきつくて入らないようです。

IMG 20200920 113624 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】
IMG 20200920 113719 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

残していた墨線を削り調整しましょう。先生のお手本通り、ノミをまっすぐ垂直に持ち、下にサクッと削ります。

いちどに多く削るのではなく、少し削っては砥石を入れて確認。これを繰り返し、少しずつ調整します。

IMG 20200920 115449 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

よし!ピッタリになったぞ。ゲンノウで叩かないと外れません。ピッタリしすぎ…?

IMG 20200920 120810 1 - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

時間になったので、ここで終わり。次回、先生にチェックしてもらいます。


今日の感想

穴を掘る加工は、思っていたより上手く出来た気がします。パキっと掘り線どおりに木片が削り取られるのが、すごい心地良かった!

最初は、砥石台2つもいるのかな~と思っていましたが、浅はかでした。前回の復習も出来るし、少し違う加工もあるので学べる事が多いです。

choro mokkou - 教習⑦ 砥石台(荒砥用)の制作【四街道 サンデー木工倶楽部】

次回も引き続き、砥石台の制作です。
