全くの初心者が、本格的な大工技術を学ぶため木工倶楽部に入会したお話。

目標は継手・組手の技術の習得。クギや電動工具を使わない、手道具だけのモノ作りを学びます。

参考記事

mokkou 520x300 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】 鑿・ 鉋・鋸 の使い方を学べる【四街道サンデー木工倶楽部】

2020年8月2日・4回目の教習

前回は 教習③ 木材の基礎知識と曲尺を使った墨付け でした。

今回の教習は ❶鋸(ノコ)について ❷砥石台(中砥用)の制作 です。

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

前回、墨付けをした木材をノミで削ります。
初ノミやったるでぃ!

教習時間は、9:30~12:30 (3時間)


❶ 鋸(ノコ)について

鋸のよび方はノコやノコギリと言いますが、教習では「ノコ」と言っていたのでそれに倣います。ノコは様々な種類があります。

主な種類
  • 片刃ノコ… 片側だけに刃がある
  • 両刃ノコ… 両側に刃がある
  • 替え刃式ノコ

替え刃式は切れ昧が悪くなったら、刃だけ変えることができるので便利ですね。他に、折りたたみ式のノコなどもあります。

呼び寸法

両刃ノコは、九寸・尺・尺一などと言った「呼寸」で呼びます。これが刃渡りの長さと思いきや、ノコの先から首の真ん中くらいの長さ が呼び寸法になるそうです。

ちなみに僕が買ったノコは、呼寸が「尺0」と表記され刃渡は28cmでした。1尺は30.3cmですが、ノコの先から首の真ん中までの長さが1尺に満たないから尺0なのかな…?

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

教習で使うのは「硬い奴」というユニークなネーミングの両刃ノコ。
なんかスゴイ強そうです。

ノコの各部名称

両刃ノコの基本的な部分の呼び方です。

noko 1 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

のこ身(金属の部分)は鋼の板に刃を刻んだもの。丈夫な刃にするために焼入れをします。
刃渡りは見当刃からあご刃までの長さ。あご刃は、引き始めや途中まで引いた木材の引き溝に再び刃を差込むときに使うと、木材を傷つけません。

縦引き刃と横引き刃

両刃ノコは一枚の刃の両側に、縦引き用と横引き用の刃がついたノコです。

a9b7845bf88f3eb32ba5de029afc99f9 2 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】
使い分け
  • 縦引き刃(目が粗い)…繊維に沿って切る
  • 横引き刃(目が細かい)…繊維を切断しながら切る

木材の木目(繊維)に平行に沿って切断する縦引き刃と、直角または斜めに切断する横引き刃。 縦引きと横引きを間違って使用すると、上手く切れないだけでなく刃を傷めてしまいます。

間違って使用すると、なぜ上手く切れないのか? それは、この2つは刃の大きさが違うだけではなく刃の形状や切断する仕組みが全然違うからです。

刃の形の違い
  • 縦引き… 刃の先端部分が平らでノミのような
  • 横引き… 左右交互にカッターの刃のような
tate yoko sikumi - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

刃のギザギザのひとつひとつが、縦引き刃はノミのように平らになっていて、横引き刃は鋭く尖ったカッターのような刃になっています。

切断する仕組みの違い
  • 縦引き… ノミで削るように繊維に沿って欠き取る
  • 横引き… 2枚のカッター刃で切る様に繊維を切り落とす

縦引き刃は、ノミのような平ら刃が連なって木材の表面を大きく削り取って切り進むので、大きなおがくずが出ます。 刃と刃の間隔が広いのは、おがくずをかき出すためでもあります。
縦引き刃を繊維に直角に断ち切るように使ってしまうと、繊維に引っかかり上手く切れません。

横引き刃は、ひとつひとつの刃の両端がカッターの刃のように鋭くとがっています。これは木材の繊維をくり返し切断しないといけないからです。
横引き刃を繊維に沿って使用すると、繊維を細かく切断してしまうため刃が目詰まりして切りにくくなります。

アサリの役割

ノコ刃を真上から見ると、真っ直ぐには並んでいません。実は1本おきに左右に曲げられています。この構造を「アサリ」といいます。

asari - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

アサリは、左右に互い違いに刃を倒した構造になっているので 刃の厚み以上の幅で木を切断することになります。

もし、板の部分(のこ身)の厚みと切った溝の幅が同じだと、板が溝に挟まり摩擦で動かなくなってしまいます。

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

アサリがある事で引き溝がノコ身の厚みより広くなり、楽に切ることができるんですね。

切り方(基本)

とにかく切り始めがとっても大事!ここがズレていると話になりません。切り始めは必ず木材の「角」に刃を当てます。平面の部分に当てると刃がブレてしまいます。

IMG 20200802 104652 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

まず、切り始めの位置に親指の爪を立てる。次に爪にノコの元刃を沿わせ、小刻みに2~3回引いて引き溝(刃が入る溝)を作ります。

ガイドとなる最初の溝がきれいに入ったら、あとは墨線に沿って切っていきます。

基本の切り方
  • 顔の中心・ノコ刃・墨線が一直線になる姿勢で切る
  • 刃の端から端まで、全体使って切る
  • 力まない。ゆっくり切る
  • 30度~35度の角度で切る

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

引くときに力を入れ、押す時は力を抜く。
鋸の重みで切るイメージで力を入れすぎない!

さて、鋸の事をひと通り学んだところで次は実践です!


❷ 砥石台(中砥用)の製作

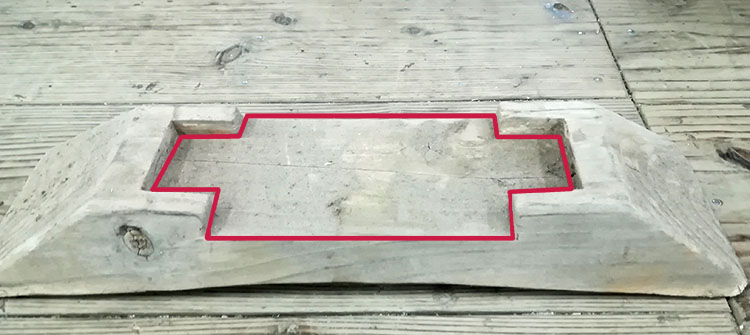

下の写真のような砥石台を作ります。前回で、墨付けまで終了しました。

IMG 20200705 104139 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】horisen toisidai - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

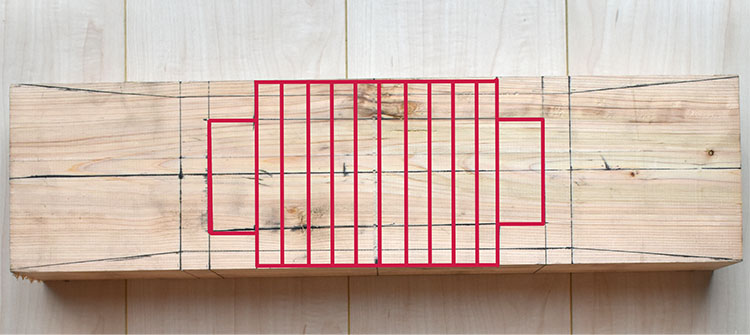

赤線の部分をノミで掘り、砥石がピタッとはまる窪みを作ります。両サイドは切り落とし、ここから余分な水が流れるようにします。

STEP1 切り込みを入れる

窪みを掘る場所に、5分(1.5cm)の幅で墨付けし、ノコで切り込みを入れる。
先に切り込みを入れると、あとからノミで欠き取りやすくなります。

IMG 20200802 105930 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

難しい…。ノコを左右に倒してしまい、引き溝が広がってしまいました。
IMG 20200802 111157 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

木材が動かないように、左手でずっと押えているのが辛かったです。

ノコの動きを安定させるためにも、クランプでしっかりと固定したほうが良かったみたいですね。この日は先生がクランプを貸してくれましたが、後日さっそく購入しました。

買ったのは 高儀 GISUKE L型クランプ 300mm GL-300G

値段が手頃で評価も高かったので決めました。実際に使ってみたところ木材をガッチリ挟んでくれるので、切ることに集中でき作業がはかどります。

スライド式なので素早く挟む調整ができ、口開き幅(300mm)もちょうど良いサイズ。買って良かったです。

STEP2 墨残しで線を刻む

広ノミの刃の裏を欠き取らない方に向けます。

墨線を消さないようにぎりぎりのところにノミを立て、ゲンノウで叩いて線を刻みます。

IMG 20200802 111749 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

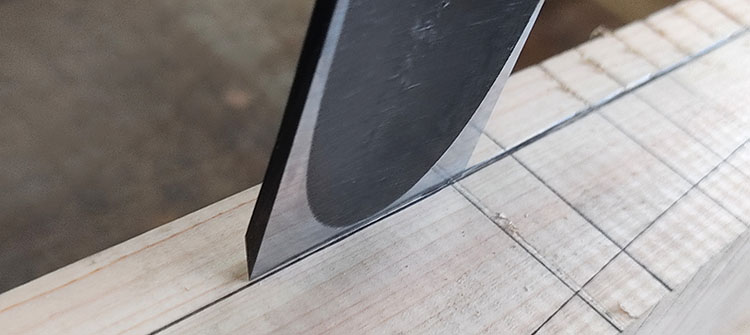

墨線の内側(欠き取る側)にノミを立てる
IMG 20200802 111722 1 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】
2回ほど叩き線を刻む

ノミを握る場所は、カツラのすぐ下が良いそうです。写真を見ると僕の手の位置は少し下すぎますね。気をつけます。

STEP3 欠き取る

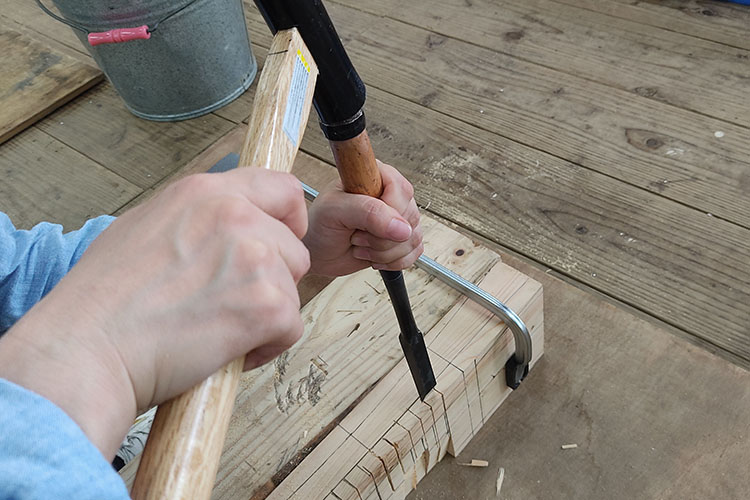

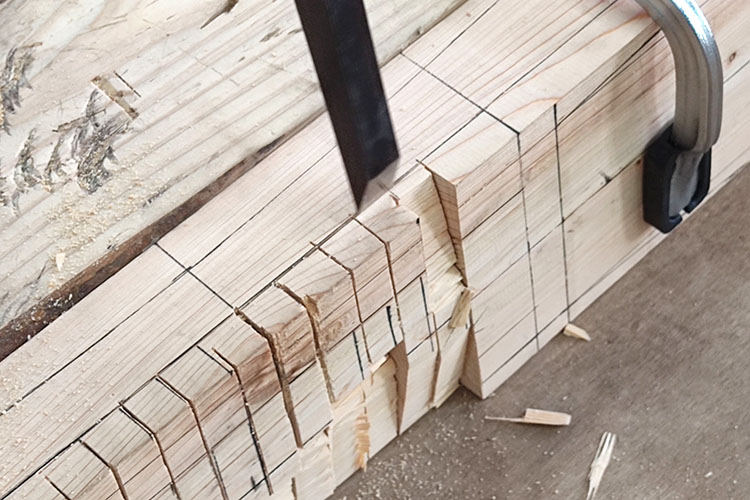

刻み線の2mm内側に5分のノミを叩き入れ、鋸で切り込みを入れた部分を欠き取っていきます。

IMG 20200802 113810 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】
IMG 20200802 113627 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】
IMG 20200802 113634 1 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

木材の幅の半分くらいまで欠き取ったら、裏返して反対側から残る半分を欠き取るようにします。

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

ノミの刃の向きをちゃんと意識しよう!
刃表を削り落とす側に、刃裏を残す側に向ける。

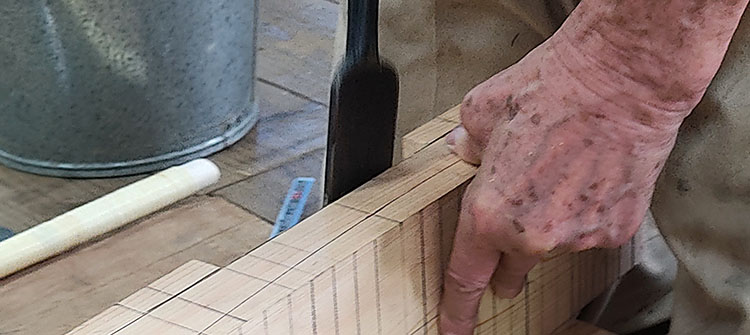

だいたい欠き取ったら、次は広ノミで墨線に沿って削ります。さっき墨線から2mm内側を欠き取ったので、残っている部分を削るのです。

IMG 20200802 120815 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

じゃあ初めから、墨に沿って削った方が簡単じゃないの?と思ってはいけません。(僕は思いました)

でも、最初から墨に沿ってノミを打ち込むと、必要以上に削れてしまった場合に修正ができません。2mm余裕があると、調整する事ができます。

そういうわけで、初めは墨線の2mm内側を削り、最後に墨線に沿って仕上げます。

IMG 20200808 102334 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】
8分や広ノミで平らにする

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

平らにするの難しいぞ!こんなんでエエんかなぁ

5分・8分・16分(1寸6分) のノミ3本を使って欠き取る加工をしました。

参考ノミのサイズについて

STEP4 穴掘り

次に、8分ノミで小さい方の穴も掘っていきます。先生のお手本をしっかり見て勉強。

IMG 20200802 121356 1 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

掘り線を入れる時いちばん大事な事は、繊維の方向を確認すること。

繊維に沿った方向は、ノミの刃が容易に入っていき刃の厚み以上に掘り線が入ってしまったり、繊維に沿って木材が裂けてしまう場合もあります。それを避けるため

最初に繊維を断ち切る方向、次に繊維に沿った方向を叩く。

ノミを立てる位置は墨線の2mm内側(欠き取る側)、叩く深さは3mm程度。これが基本です。

IMG 20200802 121215 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

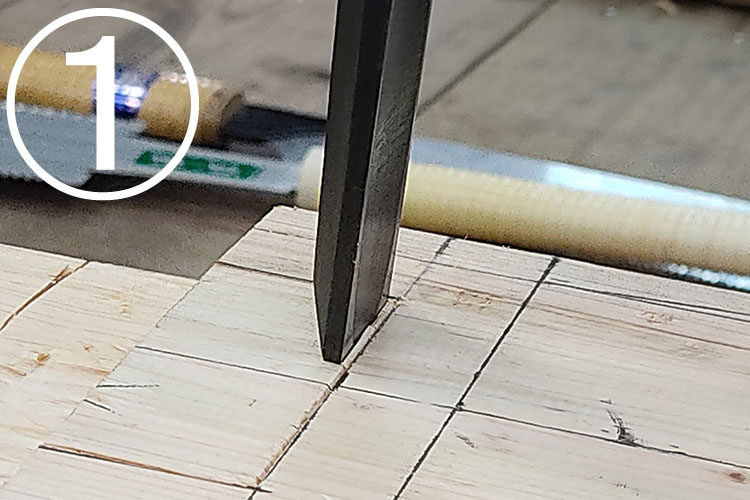

繊維を断ち切る時は強く叩く
8089e50294910c6cb163e5cb54ad137b - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

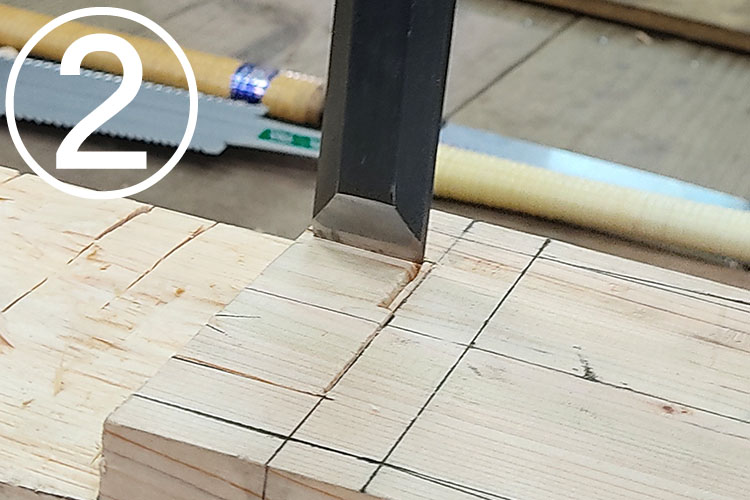

沿う方向は、割れてしまわないように軽く叩く
IMG 20200802 121310 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

刃の裏を上に向け、斜めに叩き入れ掘り線の中を削る。①~③をくり返し、少しずつ掘っていきます。

IMG 20200808 130301 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

よし!なんとなく出来た?!

IMG 20200808 130349 - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

砥石が入るか入れてみたら、ぎっちぎちで窮屈そう。もう少し掘って広げた方がいいのかな…。
とりあえず今日はここまで!


今日の感想

ノコギリを使ったのは20数年ぶり、ノミは今日はじめて使いました。ノコとノミを使うのは本当に楽しかった!大工さんになったような気分でウキウキでした。

ただ、本物の大工が見たらめっちゃ怒られそうな手つきだと思うので、これからもっと努力して上手くなるように精進します!

choro mokkou - 教習④ 鋸について・砥石台(中砥用)の制作【四街道 サンデー木工倶楽部】

次回も引き続き、砥石台の制作です。
